母线槽 您当前的位置: 首页 >> 产品规格 >> 母线槽
密集型母线槽
密集型母线槽
  • 质量稳定 实行全过程质量监控,细致入微,全方位检测!
  • 价格合理 高效内部成本控制,减少了开支,让利于客户!
  • 交货快捷 先进生产流水线,充足的备货,缩短了交货期!
  • 专业定制 以客户需求为基准,各种产品均可按需求量身定制。

全国销售热线 0511-88355538

  • 产品描述
密集型母线槽
       密集型母线槽适用于交流三相四线、三相五线制,频率50—60Hz,额定电压至690V,额定工作电流40A—5000A的供配电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备,特别适用于车间、老企业的改造。


产品描述
       此产品为中瑞电气主打产品;密集型母线槽,本公司此型号母线槽代号XLC,不同厂家此类母线槽代号各不相同,常见型号名为CMC或CCX。我们把密集型母线槽又称作密集绝缘插接式母线槽,适用于交流三相四线、三相五线制,频率50—60Hz,额定电压至690V,额定工作电流40A—5000A的供配电系统,作为工矿、企事业和高层建筑中供配电设备的辅助设备。

产品通过CCC强制性质量认证,详情咨询:0513-80570088
适用范围
       额定电压690V以下、工作电流40A-5000A、频率50-60HZ的输配电系统。使用的是“三明治”式相间紧密叠加设计,使母线槽外型更加紧凑、体积更小,从而增强了母线系统的动热稳定性,使母线具有阻抗低、电压降低等优点,杜绝了发生火灾时母线“烟囱效应”的形成,可应用与工地施工大跨距安装。
技术参数


电流等级
40A—6300A

极数
三相四线制/三相五线制/三相三线制

类型
直通母线、L型水平弯通、L型垂直弯通、Z型水平弯通、Z型垂直弯通、T型三通等

IP防护等级
IP54(带插口) IP66(不带插口)

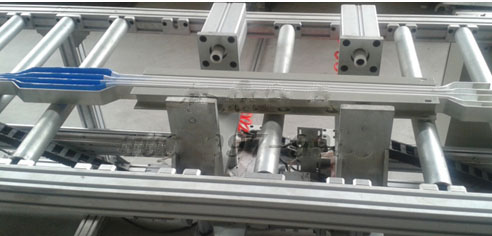

正在装配线进行装配的母线槽

密集型母线槽结构特点

1)散热能力较强

       密集型母线槽相与相及相与外壳均紧贴在一起,故能承受较大的电动应力和热应力。并能将导电排所产生的热量迅速散发,载流量大。

       接头用绝缘螺栓紧固,同时采用双连接铜排连接,有效增加了接头接触面积,大大降低了接头部位温升。

2)新一代环保产品

       密集型母线槽导电排缠绕有阻燃型交联聚乙烯热缩套管,具有较强的绝缘性能,在遇火时无有毒气体散发。

3)布线灵活

       密集型母线槽插接口设置灵活方便,可设置大量的插口,通用性较强,当调整用电设备位置时,无需变动供电系统。

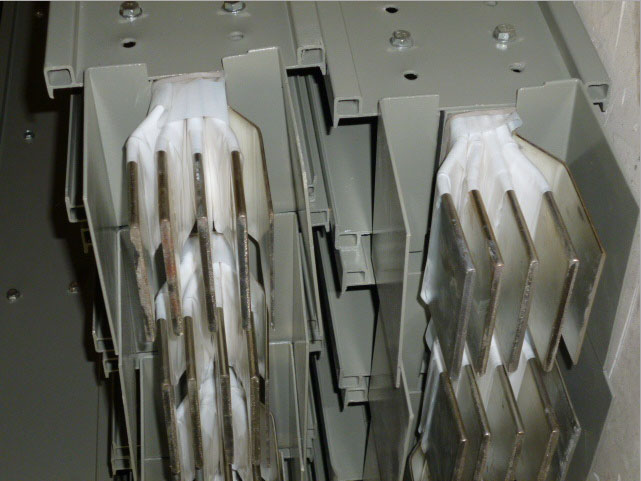

大电流双排密集型母线槽

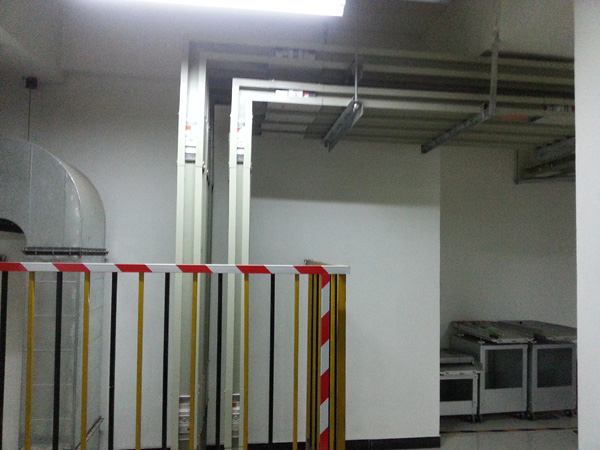

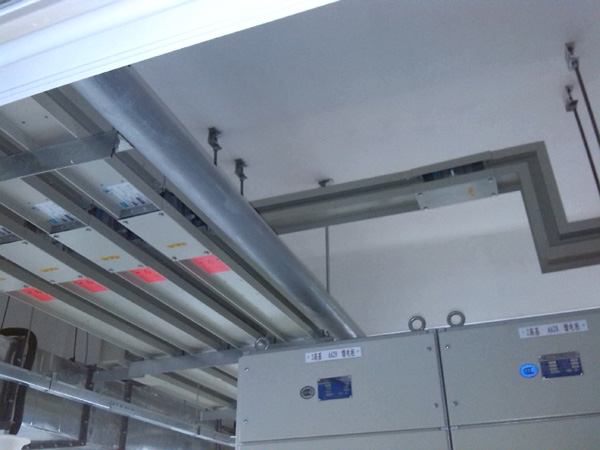

工程图片:
